Каркасный дом простоит очень долго, если построен на совесть. Только качественных материалов для этого недостаточно, ключевое значение имеет силовой каркас. Это основа, которая держит всё: от крыши до отделки. Так что хидеры, ригели, укосы и прочие хитрые словечки из строительного лексикона – вовсе не блажь или способ увеличить стоимость постройки, а необходимые элементы грамотного конструктива.
Каркасный дом — своего рода конструктор. Несущую функцию в нем выполняет деревянный каркас из стоек, балок и обвязок, а за прочность отвечает тот самый силовой каркас. От того, насколько грамотно он собран зависит устойчивость и долговечность жилища. Правильную сборку регулирует целая серия нормативных документов, основной из них СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».

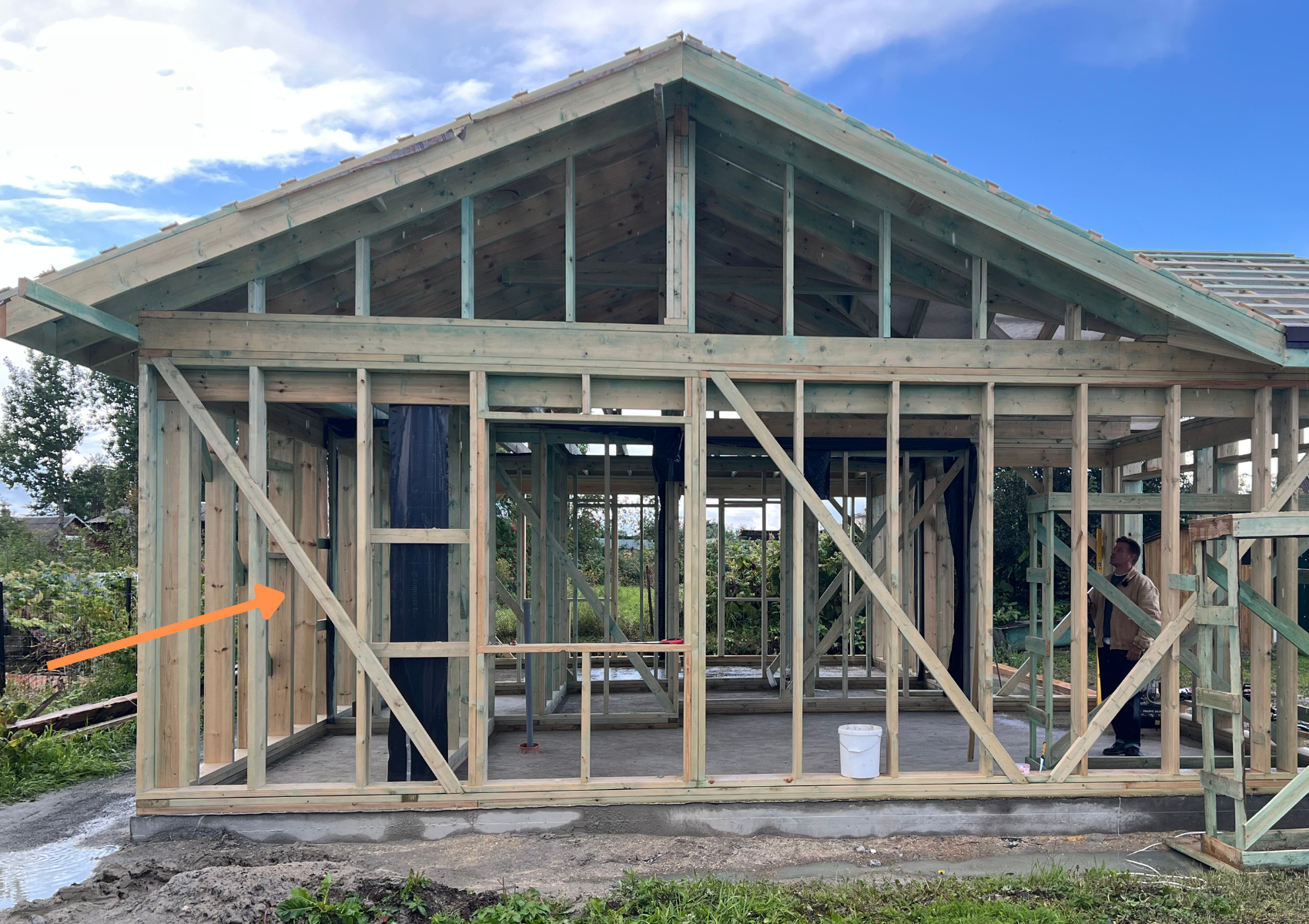

Укосы/раскосы в каркасном доме
Если совсем просто, это косая доска, врезанная в стену. Без нее стена может сложиться «красивым ромбиком» от ветра или нагрузки. Укосы бывают временные, и тогда их используют только на этапе монтажа – пока стены зашивают жесткими ОСП плитами. В проекте без плит укосы остаются на постоянной основе. Без них каркасный дом будет «гулять» и скрипеть на ветру.
Принципиально важно правильно установить укосы. Кустарные строители часто прибивают их к обвязкам с угловым запилом. Это грубая ошибка.
Укосы/раскосы в каркасном доме
Если совсем просто, это косая доска, врезанная в стену. Без нее стена может сложиться «красивым ромбиком» от ветра или нагрузки. Укосы бывают временные, и тогда их используют только на этапе монтажа – пока стены зашивают жесткими ОСП плитами. В проекте без плит укосы остаются на постоянной основе. Без них каркасный дом будет «гулять» и скрипеть на ветру.
Принципиально важно правильно установить укосы. Кустарные строители часто прибивают их к обвязкам с угловым запилом. Это грубая ошибка.
Укос должен быть плотно врезан в верхнюю и нижнюю обвязки стен и стойки (основной несущий элемент каркасника) под углом 45-60 градусов. Кроме того, для укосов в силовом каркасе нельзя использовать слишком тонкие доски – они не справятся с нагрузкой. Их размер должен быть как минимум 25х100 мм.
LVL-балка (Laminated Veneer Lumber) в каркасном строительстве
Это длинная и прочная «супепрдоска» из шпона, которая не гнется и не трескается. Она состоит из множества параллельно склеенных слоев шпона. Прочность LVL в 2-3 раза выше обычной доски, поэтому ее обязательно применяют в проектах с широкими пролетами и проемами. Например, в каркасниках с гостиной без опор посередине, в домах с панорамным остеклением, с сильно вынесенными балконами, а также в сложных узлах. Это довольно дорогой, но надежный силовой элемент. Следует знать, что LVL-балку крепят на особые спецвинты. А ее изготовление строго регламентирует ГОСТ 33114-2014 «Брусья многослойные клееные. Технические условия».

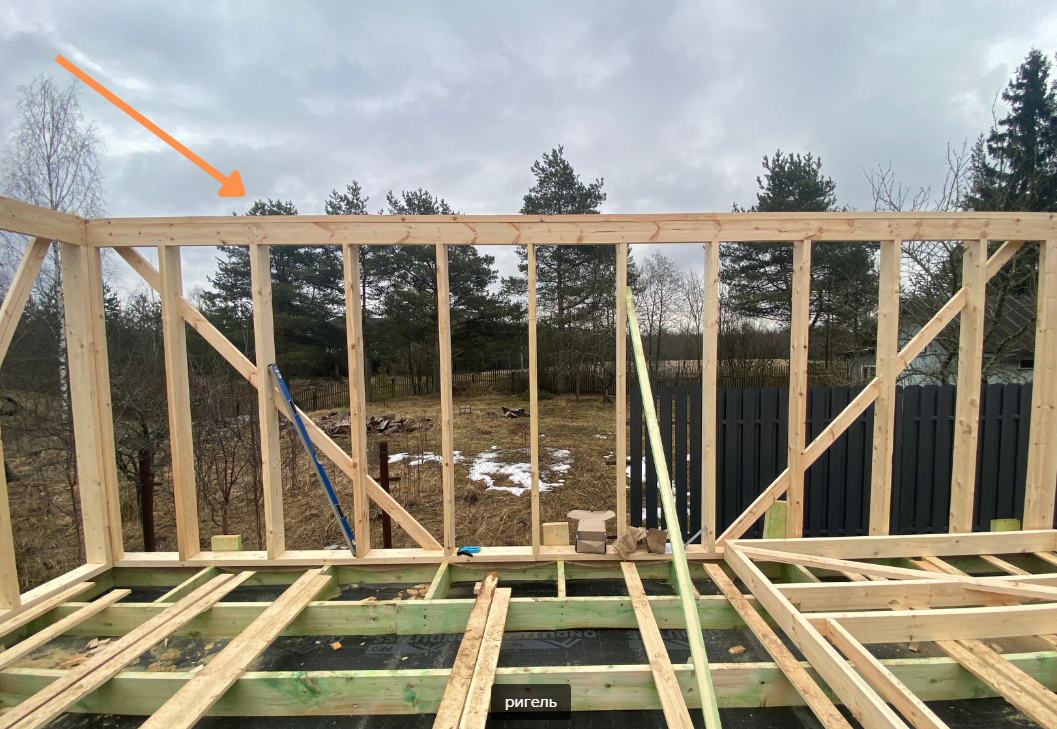

Ригель в каркасной технологии
Ригель еще называют «поясом для каркаса». Это длинная горизонтальная доска, которую укладывают под верхней обвязкой вдоль всей стены. Она врезается в несущие элементы стены – стойки, и распределяет между ними нагрузку от крыши и балок перекрытия. Другими словами, ригель связывает верх каркаса в единую жесткую рамку.
Это длинная и прочная «супепрдоска» из шпона, которая не гнется и не трескается. Она состоит из множества параллельно склеенных слоев шпона. Прочность LVL в 2-3 раза выше обычной доски, поэтому ее обязательно применяют в проектах с широкими пролетами и проемами. Например, в каркасниках с гостиной без опор посередине, в домах с панорамным остеклением, с сильно вынесенными балконами, а также в сложных узлах. Это довольно дорогой, но надежный силовой элемент. Следует знать, что LVL-балку крепят на особые спецвинты. А ее изготовление строго регламентирует ГОСТ 33114-2014 «Брусья многослойные клееные. Технические условия».
Ригель в каркасной технологии
Ригель еще называют «поясом для каркаса». Это длинная горизонтальная доска, которую укладывают под верхней обвязкой вдоль всей стены. Она врезается в несущие элементы стены – стойки, и распределяет между ними нагрузку от крыши и балок перекрытия. Другими словами, ригель связывает верх каркаса в единую жесткую рамку.
Главное от профессионалов
1.Силовой каркас – это основа, которая держит все.
2.Все элементы силового каркаса выполняют только доски с влажностью не более 22% (доска камерной сушки).
3.Экономия на силовом каркасе – в перспективе оказывается самой опасной и дорогой.
4.Каждая деталь в каркасе работает на определенную цель. Если не понимаете, зачем тот или иной элемент – спросите.
1.Силовой каркас – это основа, которая держит все.
2.Все элементы силового каркаса выполняют только доски с влажностью не более 22% (доска камерной сушки).
3.Экономия на силовом каркасе – в перспективе оказывается самой опасной и дорогой.
4.Каждая деталь в каркасе работает на определенную цель. Если не понимаете, зачем тот или иной элемент – спросите.
